はじめに
前回まではプロセッサの種類（CPU、GPU、SoCなど）について解説しました。今回は視点を変えて、半導体がどのように作られるのか——そのサプライチェーン（供給網）を見ていきます。
半導体のサプライチェーンは、世界で最も複雑な産業構造の一つです。1つのチップが完成するまでに、設計ツール → IP → 設計 → 材料 → 製造装置 → 製造 → パッケージング と、多くの専門企業が関わります。
このサプライチェーンを理解することで、なぜTSMCが重要なのか、 なぜASMLが独占的なのか、そして 地政学的リスクがどこにあるのかが見えてきます。

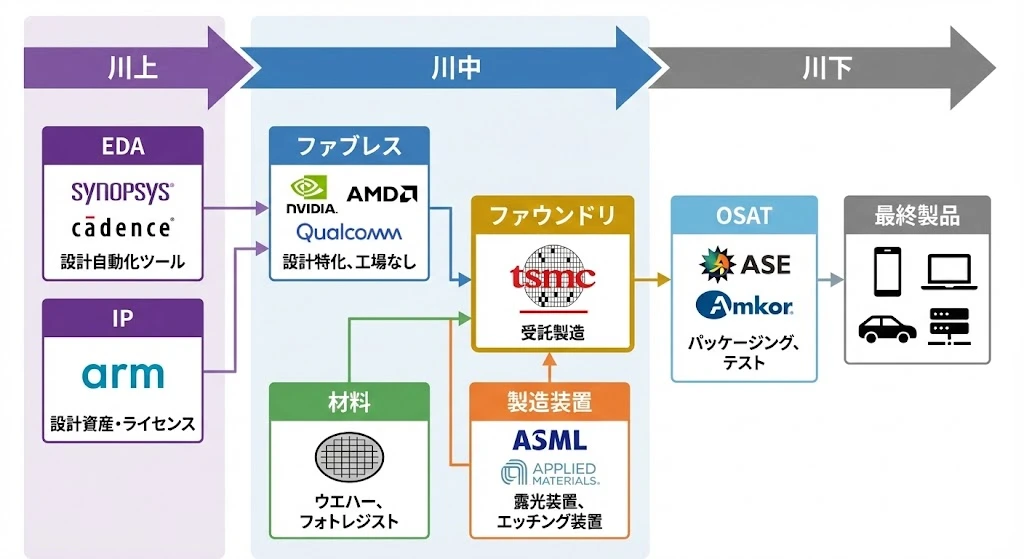

サプライチェーンの全体像
半導体のサプライチェーンは、「川上」から「川下」へと流れます。
川上から川下への流れ
【川上：設計支援】
├─ EDAツール（設計自動化）
└─ IP（設計資産）
↓
【川中：設計・製造】
├─ ファブレス（設計専業）
├─ 材料（ウエハー、化学品）
├─ 製造装置（露光、エッチング）
└─ ファウンドリ（製造専業）
↓
【川下：後工程・最終製品】
├─ OSAT（パッケージング・テスト）
└─ 最終製品（スマホ、PC、サーバー）
各工程の主要プレイヤー
| 工程 | 役割 | 主要企業 | 市場構造 |
|---|---|---|---|
| EDA | 設計自動化ツール | Synopsys, Cadence | 3社寡占 |
| IP | 設計資産・ライセンス | Arm | ほぼ独占 |
| ファブレス | 設計専業 | NVIDIA, AMD, Qualcomm | 競争的 |
| 材料 | ウエハー、化学品 | 信越化学, SUMCO | 日本企業強い |
| 製造装置 | 露光、成膜、エッチング | ASML, Applied Materials | 寡占 |
| ファウンドリ | 受託製造 | TSMC, Samsung | TSMC独走 |
| OSAT | パッケージング・テスト | ASE, Amkor | 競争的 |

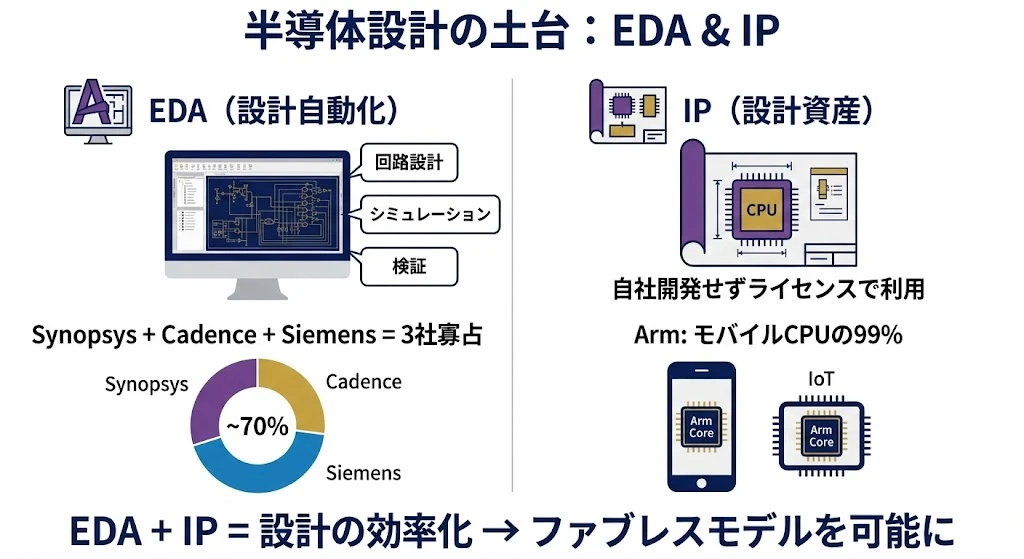

EDA & IP - 設計の土台
EDA（Electronic Design Automation）とは？
EDA は、半導体の回路設計を自動化するソフトウェアです。建築に例えると「CADソフト」に相当します。
現代の半導体には数十億個のトランジスタ が搭載されています。これを人間が手作業で設計するのは不可能です。EDAツールがあるからこそ、複雑なチップを設計できるのです。
EDAの主な機能
| 機能 | 内容 |
|---|---|
| 回路設計 | 論理回路を記述・設計 |
| シミュレーション | 動作を仮想的に検証 |
| 配置配線 | トランジスタの物理的配置を最適化 |
| 検証 | 設計ミスがないか確認 |
EDA市場の寡占構造
| 企業 | シェア（推定） | 強み |
|---|---|---|
| Synopsys | 約35% | 業界最大手、包括的ツール群 |
| Cadence | 約30% | シミュレーション、カスタム設計 |
| Siemens EDA | 約15% | 旧Mentor、PCB設計 |
3社で約80% を占める寡占市場です。新規参入は極めて困難で、顧客（ファブレス企業）は長年のツールに依存しています。
IP（Intellectual Property）とは？
IP は、半導体設計における「再利用可能な設計資産」です。自社でゼロから設計する代わりに、IPをライセンスで購入 して組み込みます。
IPの例
- CPUコア：Armが設計したCPUアーキテクチャ
- GPU：Imagination Technologiesのグラフィックスコア
- インターフェース：USB、PCIeなどの標準規格回路
Armの圧倒的シェア
Arm は、モバイル・IoT向けCPUコアでほぼ独占的な地位 を築いています。
| 分野 | Armシェア |
|---|---|
| スマートフォン | 99%以上 |
| IoTデバイス | 90%以上 |
| データセンター | 急成長中（AWS Gravitonなど） |
Apple、Qualcomm、Samsungなど、ほぼすべてのスマホSoCがArmアーキテクチャを採用しています。
ポイント
EDA・IP企業は、ソフトウェア・ライセンスビジネスのため営業利益率が非常に高い（30〜40%）です。また、顧客のスイッチングコストが高く、安定した収益が見込めます。Synopsys、Cadence、Armはいずれも優良銘柄として知られています。
ファウンドリと製造工程
ファウンドリとは？
ファウンドリ は、他社が設計した半導体を受託製造する専業メーカー です。自社製品を持たず、製造に特化しています。
前工程（ウエハー製造）
半導体製造の核心は「前工程」と呼ばれるウエハー上での回路形成です。

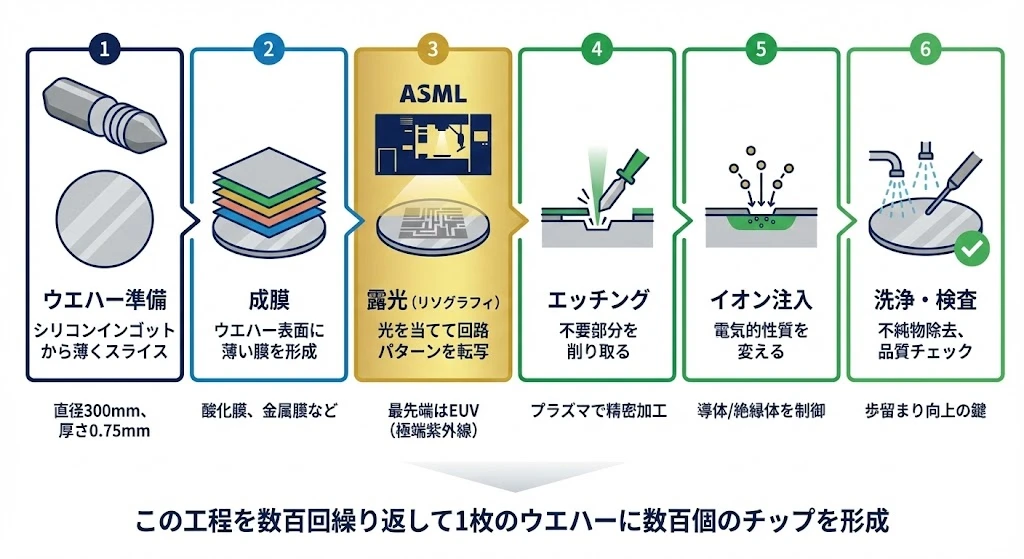

前工程の6ステップ
| ステップ | 内容 | ポイント |
|---|---|---|
| 1. ウエハー準備 | シリコンインゴットをスライス | 直径300mm、厚さ0.75mm |
| 2. 成膜 | 表面に薄い膜を形成 | 酸化膜、金属膜など |
| 3. 露光（リソグラフィ） | 光で回路パターンを転写 | 最重要工程 |
| 4. エッチング | 不要部分を削り取る | プラズマで精密加工 |
| 5. イオン注入 | 電気的性質を変える | 導体/絶縁体を制御 |
| 6. 洗浄・検査 | 不純物除去、品質チェック | 歩留まり向上の鍵 |
この工程を数百回繰り返して、1枚のウエハー上に数百個のチップを形成します。
ファウンドリ市場のシェア
| 企業 | シェア（2024年） | 特徴 |
|---|---|---|
| TSMC | 約67% | 最先端で独走 |
| Samsung | 約8% | 2位だが大差 |
| GlobalFoundries | 約6% | 成熟プロセス特化 |
| UMC | 約5% | 成熟プロセス |
| SMIC | 約5% | 中国最大 |
TSMCが圧倒的な1位 で、特に最先端プロセス（7nm以下）ではシェア90%以上 を握っています。
ASML - 最先端製造の「門番」
なぜASMLが重要なのか？
ASML はオランダの半導体製造装置メーカーで、EUV（極端紫外線）露光装置を世界で唯一製造 しています。
露光装置は、回路パターンをウエハーに転写する装置です。半導体の微細化（7nm以下）には、EUV露光が不可欠 です。
EUVの技術的特徴
| 項目 | 内容 |
|---|---|
| 波長 | 13.5nm（DUVの約10分の1） |
| 微細化 | 7nm以下の製造に必須 |
| 価格 | 1台約200億円 |
| 構成部品 | トラック約40台分 |
ASMLの市場独占
| 市場 | ASMLシェア |
|---|---|
| EUV露光装置 | 100% |
| DUV露光装置 | 約85% |
EUV装置は世界でASMLしか作れません。特許網、技術蓄積、サプライヤー網により、競合参入は事実上不可能 です。
ASMLの顧客
| 顧客 | 用途 |
|---|---|
| TSMC | 最大顧客、最先端チップ製造 |
| Samsung | ファウンドリ、メモリ |
| Intel | 自社工場向け |
注意
米国は中国へのEUV装置輸出を禁止しています。これにより、中国は最先端半導体（7nm以下）を製造できません。ASMLは単なる企業を超えて、国家安全保障の要 になっています。
製造装置メーカー
ASMLだけでなく、半導体製造には多くの装置が必要です。
| 工程 | 主要企業 | 概要 |
|---|---|---|
| 露光 | ASML | EUV・DUV装置 |
| 成膜（CVD） | Applied Materials, Lam Research | 薄膜形成 |
| エッチング | Lam Research, Tokyo Electron | パターン形成 |
| 洗浄 | SCREEN, Tokyo Electron | 不純物除去 |
| 検査 | KLA | 欠陥検出 |
| イオン注入 | Applied Materials | 電気特性制御 |
製造装置市場のシェア
| 企業 | 拠点 | シェア（推定） |
|---|---|---|
| Applied Materials | 米国 | 約20% |
| ASML | オランダ | 約18% |
| Lam Research | 米国 | 約13% |
| Tokyo Electron | 日本 | 約13% |
| KLA | 米国 | 約8% |

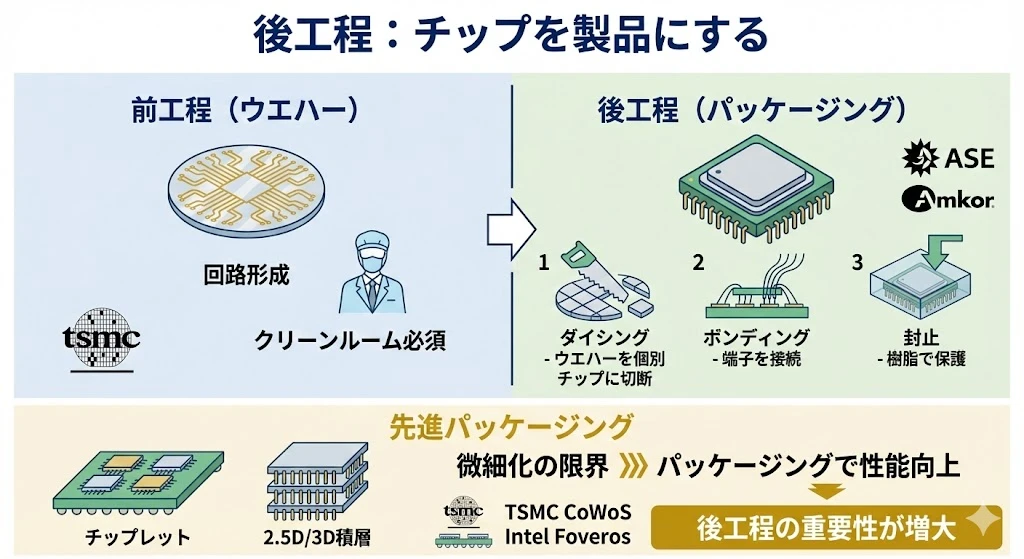

OSAT - 後工程の重要性
後工程とは？
ウエハー上に回路を形成する「前工程」に対し、チップを製品として仕上げる「後工程」 があります。
| 工程 | 内容 |
|---|---|
| ダイシング | ウエハーを個別チップに切断 |
| ボンディング | チップと端子を接続 |
| 封止（パッケージング） | 樹脂で保護・成形 |
| テスト | 動作確認・品質検査 |
OSATとは？
OSAT（Outsourced Semiconductor Assembly and Test） は、後工程を専門に行う受託企業です。
| 企業 | 拠点 | シェア |
|---|---|---|
| ASE Group | 台湾 | 約25% |
| Amkor | 米国 | 約15% |
| JCET | 中国 | 約10% |
先進パッケージングの台頭
近年、微細化の限界 を補うため、パッケージング技術が注目されています。
| 技術 | 内容 | 例 |
|---|---|---|
| チップレット | 複数チップを1パッケージに統合 | AMD EPYC |
| 2.5D積層 | シリコンインターポーザーで接続 | NVIDIA H100 |
| 3D積層 | チップを垂直方向に積む | HBM |
TSMCのCoWoS（Chip on Wafer on Substrate）は、AI向けGPUに必須の先進パッケージング技術です。NVIDIAのH100/H200はすべてCoWoSで製造されています。
ポイント
従来、後工程は「低付加価値」と見なされていました。しかし先進パッケージングにより、後工程の重要性と利益率が上昇 しています。TSMCは先進パッケージングを内製化しており、ファウンドリとOSATの境界が曖昧になっています。
チョークポイント（ボトルネック）
半導体サプライチェーンには、特定の企業・地域に集中するチョークポイント（ボトルネック） が存在します。
4つの主要チョークポイント
| ポイント | 内容 | リスク |
|---|---|---|
| EDA（米国） | Synopsys, Cadenceが支配 | 米国の輸出規制 |
| EUV装置（オランダ） | ASMLが100%独占 | 輸出規制、故障リスク |
| 最先端製造（台湾） | TSMCが7nm以下の67%を製造 | 台湾有事 |
| 材料（日本） | フォトレジスト、ウエハー | 供給途絶リスク |
台湾リスクの深刻さ
TSMCは世界の最先端半導体の約67% を製造しています。もし台湾で紛争が起きれば：
- スマートフォン生産が停止
- AI GPU供給が途絶
- 自動車、データセンターに甚大な影響
各国は対策として：
- 米国：CHIPS法でTSMCアリゾナ工場誘致（520億ドル補助）
- 日本：TSMC熊本工場誘致（1兆円超の補助）
- 欧州：欧州チップ法で域内製造強化
しかし、最先端製造を短期間で分散させることは困難です。
投資視点でのサプライチェーン分析
各工程の投資魅力度
| 工程 | 成長性 | 利益率 | 参入障壁 | 代表銘柄 |
|---|---|---|---|---|
| EDA | ○ | ◎ | ◎ | Synopsys, Cadence |
| IP | ○ | ◎ | ◎ | Arm |
| ファブレス | ◎ | ○ | △ | NVIDIA, AMD |
| 製造装置 | ○ | ◎ | ◎ | ASML, Applied Materials |
| ファウンドリ | ○ | ○ | ◎ | TSMC |
| OSAT | △ | △ | △ | ASE, Amkor |
注目ポイント
- EDA・製造装置は寡占で高利益：参入障壁が高く、安定成長
- ファウンドリはTSMC一強：設備投資負担は大きいが独占的地位
- ファブレスは競争激しい：成長企業（NVIDIA）と衰退企業の差が大きい
- OSATは変革期：先進パッケージングで付加価値向上の機会
まとめ
本記事では、半導体サプライチェーンの全体像を解説しました。
ポイント:
- EDA・IP：設計の土台、Synopsys・Cadence・Armが寡占
- ファウンドリ：TSMCが最先端で独走（シェア67%）
- 製造装置：ASMLがEUVを100%独占、地政学的に重要
- OSAT：先進パッケージングで価値上昇中
チョークポイント:
- EUV装置（ASML）、最先端製造（TSMC）に集中
- 台湾リスクは半導体投資の最大のリスク要因
次回は「ビジネスモデル3類型 - IDM・ファブレス・ファウンドリ」と題して、半導体企業のビジネスモデルの違いを解説します。なぜIntelは自社工場を持ち、NVIDIAは持たないのか——その戦略的理由を探ります。
